Se ti è già capitato di fissare due concentratori di ossigeno messi uno accanto all’altro — uno da 5 L/min, uno da 10 L/min — e chiederti quale delle due la tua camera iperbarica richiede davvero, ti stai facendo la domanda giusta. Molto probabilmente otterrai la risposta sbagliata, perché una scheda tecnica confronta le mele con un tipo di mela diverso.
Ecco la versione breve, prima dei dettagli: il numero sulla scatola è un numero da laboratorio. È la portata massima che la macchina riesce a spingere in aria aperta con una contropressione minima. La tua camera non è aria aperta. La tua camera è un guscio sigillato in pressione, con i tubi, con gli occupanti, con lo spurgo e con un tetto di sicurezza su quanto ossigeno può esserci dentro in tutto. La domanda «5 o 10» ha senso solo quando sai cosa la camera sta tirando fuori dall’altro capo.
Quindi questa è una lettura del bilancio di portata, scritta dal lato della camera. Se vuoi portarti via una sola cosa, prendi questa: scegli il concentratore di cui la camera ha bisogno, non quello di cui si vanta la scheda tecnica.
Cosa significa davvero il numero sulla scatola
Un concentratore da 5 L/min e uno da 10 L/min sono dichiarati con le stesse due condizioni, ed entrambe le condizioni sono morbide:
- Contropressione zero o ~7 kPa all’uscita. È ben al di sotto di quella che sente la maggior parte delle camere sigillate.
- Tubi corti, nessuna vaschetta umidificatrice in serie, nessuna resistenza della maschera. Impianto pulito.
Metti la stessa macchina contro una contropressione reale, aggiungi da 10 a 50 piedi di tubo, aggiungi un umidificatore a bolle, e la portata erogata alla porta della camera è inferiore a quella dell’etichetta. Alla macchina non manca nulla. L’etichetta era un numero relativo a un banco di prova, non alla tua configurazione. La famiglia DeVilbiss da 5 L/min è dichiarata letteralmente «Portata massima raccomandata a pressioni nominali di uscita di zero e 7 kPa» — la famiglia da 10 L/min usa la stessa formulazione, ed entrambe indicano una lunghezza massima dei tubi come parte di quella dichiarazione. [1][2]
Da questo discendono due cose che chi compra per la prima volta raramente vede spiegate per bene:
- Il nominale non è l’erogato. Una macchina da 10 L/min può girare a 10 L/min — nel suo banco di prova. Nel tuo impianto fa quello che il tuo impianto le permette di fare.
- La purezza è legata alla portata. I concentratori ad adsorbimento a oscillazione di pressione sono di solito dichiarati con una purezza di O₂ del 90–96%, e anche quel numero è misurato vicino alle condizioni nominali. Spingi la macchina verso il suo limite, aggiungi resistenza, e la purezza scende. I due numeri sull’etichetta — portata e purezza — sono entrambi nel caso ideale, e non arrivano insieme gratis.
Se un venditore ti dà solo un numero di portata e solo un numero di purezza, hai due numeri del caso ideale e niente sulla configurazione in cui sono stati misurati. Chiedi qual è la portata erogata alla pressione di esercizio della tua camera, lungo la lunghezza reale dei tuoi tubi. Quello è il numero che conta.
La fisica in una riga: a temperatura costante, pressione e volume di un gas vanno in direzioni opposte (legge di Boyle), la pressione totale è la somma delle pressioni parziali (legge di Dalton), e la quantità di un gas che si dissolve in un liquido cresce con la pressione parziale che gli sta sopra (legge di Henry). È tutto qui il motivo per cui una camera sigillata è un animale diverso da un soggiorno.
Due lavori molto diversi che il concentratore può fare
Prima ancora di chiederti «5 o 10», devi dire cosa fa l’ossigeno dentro la tua camera. Ci sono due architetture e chiedono bilanci di portata diversi.
A) Arricchire tutto il guscio. Il concentratore immette ossigeno direttamente nell’involucro della camera, e l’occupante respira l’aria arricchita. La portata decide quanto in fretta spurghi il guscio, quanto in fretta raggiungi un livello di ossigeno stabile e quanto in fretta la CO₂ viene diluita fuori dalle valvole di scarico. C’è anche un tetto di sicurezza invalicabile: i codici antincendio definiscono un’atmosfera arricchita di ossigeno come una superiore al 23,5% di O₂ in volume, e quella soglia si stringe ancora di più man mano che la pressione totale sale. Aggiungere portata in ingresso non mette più ossigeno nel guscio se il guscio è già al tetto. [3]

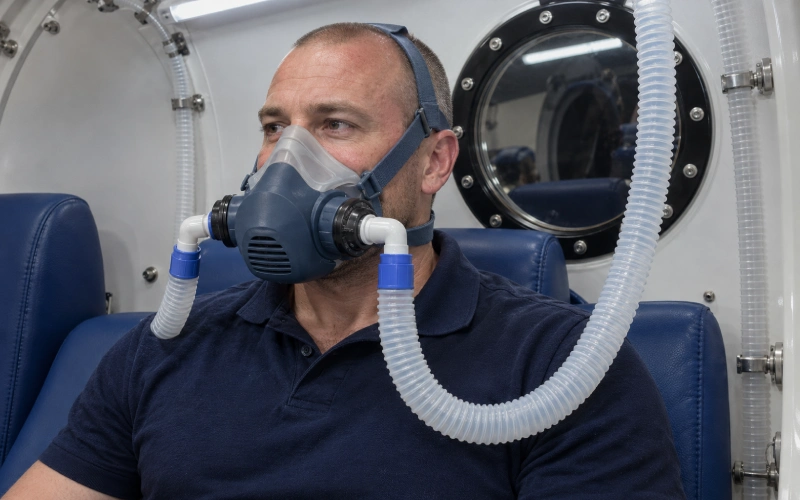

B) Alimentare una maschera, un cappuccio o un BIBS. Il concentratore alimenta un regolatore a richiesta, una maschera non-rebreather o un sistema di respirazione integrato (BIBS), e il guscio stesso è pressurizzato con aria ambiente. La portata decide la dose inalata per persona, non la chimica del guscio. In questa configurazione, il lato camera dell’impianto è aria; l’ossigeno arricchito resta dentro il circuito respiratorio.
La risposta pratica dipende da quale architettura hai:
- Arricchire tutto il guscio → la domanda è «quanto in fretta devo spurgare il guscio, e come resto sotto il 23,5%». Una macchina da 10 L/min ti aiuta a raggiungere prima lo stato stazionario, ma il limite è la chimica, non la macchina.
- Maschera / BIBS → la domanda è «quanto respira al minuto questa persona, e qual è la portata erogata dopo il regolatore». Una sorgente da 10 L/min ti dà margine per frequenze respiratorie più alte e per la caduta di pressione attraverso i componenti della maschera.
Se non sai dire quale delle due è la tua camera, nessuna scelta tra 5 e 10 sarà quella giusta.
Un bilancio di portata concreto, detto ad alta voce
Ecco come dimensionare davvero il concentratore. È volutamente condizionale, perché i numeri significano qualcosa solo accanto alla configurazione che li circonda. Leggilo come una regola pratica, non come una specifica rigida.
| Configurazione | Pressione di esercizio | Occupanti | Portata ragionevole del concentratore | Perché |
|---|---|---|---|---|
| Maschera / BIBS, camera monoutente | 1,3 – 1,8 ATA | 1 | 5 L/min | Basta per la ventilazione minuto di un adulto tipico a riposo, con margine. La portata erogata dopo il regolatore è vicina al valore nominale della sorgente con una contropressione modesta. |
| Maschera / BIBS, camera monoutente | 1,5 – 2,0 ATA | 1 | 10 L/min | Più pressione ambiente significa più massa di gas mossa a ogni respiro; assorbe anche le perdite di maschera / regolatore. |
| Maschera / BIBS, camera per due utenti | 1,3 – 2,0 ATA | 2 | Due sorgenti, oppure una da 10 L/min con un ripartitore omologato per questo | Una singola sorgente da 5 L/min non può alimentare due occupanti senza lasciare qualcuno a secco. |
| Camera morbida ad arricchimento del guscio | Bassa pressione | 1 – 2 | 5 L/min di solito basta | Il limite è il tetto del 23,5% di O₂, non la sorgente. Più portata, per lo più, accorcia il tempo di spurgo. |
Il motivo per cui questa tabella è onesta: una riga ha senso solo quando valgono le ipotesi delle prime tre colonne. Cambia la dimensione della camera, i tubi, la maschera o il numero di occupanti, e la colonna «giusta» cambia. Non leggere una riga fuori contesto.
Qualche numero da tenere a mente:
- Un adulto a riposo muove circa 6 – 8 L/min di aria. Sotto sforzo o stress, quel valore sale. Una sorgente da 5 L/min che alimenta una maschera è già nello stesso range della ventilazione a riposo — margine sottile per chi respira sopra il livello basale.
- 1 ATA equivale a 14,7 psi. Raddoppiando a 2 ATA raddoppia la densità del gas. Una data portata volumetrica alla sorgente porta più molecole in pressione, ma anche la resistenza di tubi, umidificatore e maschera sale. Ecco perché la portata erogata alla porta della camera è il numero che vale la pena misurare.
- La lunghezza dei tubi non è gratis. La classe da 10 L/min indica una lunghezza massima dei tubi come parte della sua dichiarazione, perché più lungo è il percorso, maggiore è la caduta di pressione tra il letto setacciato e la porta della camera. Percorsi corti. Curve morbide. Raccordi buoni. [2]
Quattro cose che riducono in silenzio la tua portata
Quattro variabili stanno tra il numero sull’etichetta e il numero alla porta della camera. Se stai scegliendo un concentratore e non tieni conto di tutte e quattro, la scelta è un tiro a indovinare.
Contropressione. L’etichetta è stata misurata a zero o 7 kPa. La tua camera sigillata sta sopra. Una macchina da 5 L/min che lotta contro una contropressione elevata eroga meno di 5. Una macchina da 10 L/min che lotta contro la stessa contropressione ti dà più margine assoluto, perché la sua pressione di uscita nominale è più alta fin dall’inizio (la serie DeVilbiss da 10 L/min è dichiarata a 20 psi di uscita, la serie da 5 L/min a 8,5 psig). Ecco perché non puoi semplicemente «alzare il 5». [1][2]
Tubi e raccordi. Ogni metro di tubo è caduta di pressione. Ogni curva è un po’ di più. Ogni raccordo a sgancio rapido è un po’ di più. Le dichiarazioni pubblicate presuppongono una lunghezza specifica — le famiglie DeVilbiss da 5 L/min e da 10 L/min limitano entrambe i tubi a circa 50 piedi di tubo per ossigeno anti-schiacciamento più circa 7 piedi di cannula nasale. Vai più lungo di così e sei fuori dalla configurazione in cui è stata misurata la dichiarazione. [1][2]
Vaschette umidificatrici e trappole d’acqua. Far gorgogliare l’ossigeno nell’acqua aggiunge una contropressione misurabile. Le portate dichiarate presuppongono l’umidificatore provato con il dispositivo; montarne uno diverso, o impilarne due, cambia la portata erogata. Se devi umidificare, usa la vaschetta con cui il dispositivo è stato dichiarato.
Resistenza di maschera o regolatore. L’ultimo pezzo dell’impianto è l’interfaccia con l’utente. Una maschera non-rebreather lasca, un regolatore a richiesta e una maschera BIBS si comportano in modo diverso sotto carico. «Portata alla porta» e «portata ai polmoni» non sono lo stesso numero.
Metti insieme tutte e quattro e la portata erogata realistica a una porta di camera sigillata è di norma inferiore del 20 – 40% rispetto all’etichetta. Una sorgente da 10 L/min che segna 10 sulla manopola spesso eroga 6 – 8 alla porta della camera in condizioni reali. Non è un guasto; è fisica, ed è il singolo numero più importante da misurare una volta installata la camera.
La purezza, e perché scende anche lei quando la portata sale

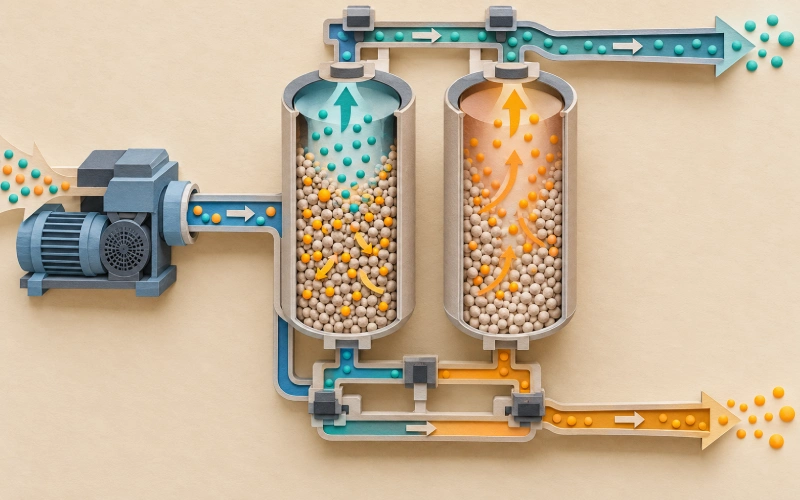

L’adsorbimento a oscillazione di pressione funziona lasciando che un letto setacciato sottragga l’azoto all’aria compressa. Più in fretta chiedi al letto di lavorare, meno tempo ha ogni ciclo di adsorbimento, e più azoto residuo passa. Ecco perché i concentratori PSA sono dichiarati in una banda — tipicamente dal 90% al 96% — ed ecco perché la parte alta della banda spetta a impostazioni di portata più basse, non al massimo.
Regole pratiche che tengono sul campo:
- Un concentratore da 5 L/min a 2 – 3 L/min: di solito comodamente nella banda 94 – 96%.
- Un concentratore da 5 L/min a 5 L/min: di solito all’estremità bassa, 90 – 93%.
- Un concentratore da 10 L/min a 5 – 7 L/min: di solito saldamente nella banda 93 – 96%.
- Un concentratore da 10 L/min a 10 L/min sostenuti: spesso scivola verso il bordo basso della sua specifica dopo il riscaldamento.
Se una sessione richiede una frazione specifica di ossigeno inspirato, scegli più grande: prendi la macchina la cui portata massima è ben sopra quello che ti serve, e falla girare comodamente sotto il limite. Una sorgente da 10 L/min che gira a 7 mantiene la purezza meglio di una sorgente da 5 L/min che gira a 5.
Anche la manutenzione conta. Un letto setacciato è un materiale di consumo. I filtri d’ingresso si intasano. I prefiltri si saturano. Tutte e cinque le parti del programma di manutenzione che il produttore stampa nel manuale — lavaggio del prefiltro, sostituzione del filtro del cabinet, filtro batterico all’uscita, cura della vaschetta umidificatrice e manutenzione periodica del letto setacciato — esistono perché ognuna di esse, se trascurata, ti costa portata o purezza o entrambe. Segui il programma che il produttore ha stampato nel manuale fornito con la tua unità, e conserva il registro della manutenzione.
Prezzo, garanzia e costo totale, detti in dollari
Il linguaggio vago sui costi è una delle frustrazioni oneste che chi compra incontra. Ecco un intervallo realistico al momento in cui scriviamo, inteso solo come orientamento; i venditori pubblicano i prezzi correnti e la spedizione varia:
- Concentratore stazionario nuovo da 5 L/min, livello consumer: circa 1,200.
- Concentratore stazionario nuovo da 10 L/min, consumer / leggero uso commerciale: circa 2,500.
- Unità ricondizionate: tipicamente il 40 – 60% del nuovo, con la garanzia ridotta secondo i termini del ricondizionatore.
- Materiali di consumo all’anno, con qualche sessione a settimana: un sacchetto di filtri e tubi costa decine di dollari; una manutenzione del letto setacciato, quando tocca, costa qualche centinaio.
- Garanzia: 3 anni è una base OEM comune su compressore e letti setacciati; alcuni modelli ne portano 5. Verifica se la garanzia copre specificamente il letto setacciato — è la cosa singola più costosa da sostituire.
Compra in base a portata erogata alla pressione di esercizio della tua camera più la garanzia sui letti setacciati, non solo in base alla portata sull’etichetta. Una macchina da 10 L/min più economica con una garanzia breve sul letto setacciato, su tre anni, è più costosa di una leggermente più cara con una garanzia più lunga.
Durata delle sessioni, frequenza e come ragionarci
Il dosaggio delle sessioni è una decisione legata alla camera e al protocollo, non al concentratore, e questa lettura non ne prescrive uno. Quello che il concentratore influenza è l’involucro pratico:
- Per quanto a lungo la macchina può girare senza perdere prestazioni. Una macchina da 5 L/min fatta girare a 5 L/min per 90 minuti più volte al giorno si scalda più della stessa macchina fatta girare a 3 L/min. Il calore cambia il comportamento del setaccio. Se le sessioni sono lunghe e frequenti, prendi più grande.
- Quante sessioni consecutive riesci a fare. Una sessione, una breve pausa, un’altra sessione è più dura per una macchina di una sessione, un raffreddamento, un’altra sessione. La classe da 10 L/min ha più margine termico.
- Quanto presto raggiungi un livello stabile di ossigeno in una configurazione ad arricchimento del guscio. È un problema di portata divisa per volume. Gusci più grandi e tempi di spurgo target più brevi ti spingono verso i 10 L/min, indipendentemente da quanto respira davvero un occupante.
Ragiona in termini di ciclo di lavoro, non portata di picco. «Mi servono 10 L/min per 60 minuti, quattro volte al giorno» è una macchina diversa da «mi servono 10 L/min per 30 minuti, una volta al giorno».
Cosa misurare la settimana in cui installi la camera
Tutta la guida si riduce a un breve test sul posto. Fallo una volta con gli stessi tubi, la stessa maschera e lo stesso umidificatore che pensi di usare, alla stessa pressione di camera a cui pensi di lavorare.
- Porta la camera alla tua pressione di esercizio.
- Imposta il concentratore sul suo valore nominale.
- Leggi la portata erogata alla porta della camera, con il regolatore o la maschera in linea.
- Se hai un analizzatore di ossigeno, registra la purezza in quel stesso punto di lavoro.
- Scrivi i due numeri su un’etichetta sul fianco del concentratore.
Quell’etichetta è la tua vera scheda tecnica. L’etichetta di fabbrica era misurata contro l’aria aperta. La tua è misurata contro la tua camera. Da quel momento in poi, ogni operatore che si avvicina alla macchina sa cosa fa davvero nella tua stanza.
Le dieci cose che chiedono più spesso gli acquirenti, con risposte brevi
5 L/min bastano per una camera iperbarica?
Per un singolo occupante con maschera a 1,3 – 1,8 ATA, di solito sì. Per due occupanti, o per un funzionamento prolungato al massimo dell’intervallo di pressione, prendi più grande.
Conviene di più il 10 L/min del 5?
Non in ogni caso. Se la camera è ad arricchimento del guscio e sei già al tetto del 23,5%, più portata in ingresso accorcia solo il tempo di spurgo. Se sei su una maschera a bassa pressione, una sorgente da 10 L/min ti dà margine ma costa di più e scalda di più.
Qual è la vera differenza tra le classi da 5 L e da 10 L, a parte la portata?
La pressione di uscita nominale. La classe da 10 L è dichiarata a una pressione di uscita molto più alta (circa 20 psi contro 8,5 psig della classe da 5 L), ed è per questo che può spingere più forte contro la contropressione. [1][2]
Posso semplicemente alzare il concentratore da 5 L/min per ottenere di più?
No. Il flussometro è limitato al massimo nominale, e il letto setacciato è dimensionato per quel limite. Cercare di tirare di più peggiora la purezza e accorcia la vita di servizio.
Che purezza ottengo davvero?
Una banda dal 90 – 96% è normale. La parte alta della banda spetta a impostazioni di portata più basse; quella bassa spetta alla macchina che gira vicino al suo massimo nominale.
Serve un concentratore speciale per uso iperbarico?
Nessuna certificazione speciale — la chiave è una pressione di uscita nominale abbastanza alta da vincere la contropressione della tua camera. Questo di solito punta verso la classe da 10 L/min per il lavoro con camera sigillata; la classe da 5 L/min è più adatta all’erogazione con maschera a pressioni modeste.
Quanto dura il letto setacciato?
I letti setacciati sono un componente soggetto a usura. Migliaia di ore è la norma con una buona filtrazione in ingresso. Sostituiscili o falli revisionare secondo il programma stampato nel tuo manuale; i letti trascurati sono la causa numero uno dei cali «misteriosi» di portata e purezza.
Quanto è rumoroso il 10 L/min?
Più rumoroso del 5 L/min. I livelli di rumore dichiarati sono pubblicati nel manuale fornito con l’unità. Se il funzionamento silenzioso conta, monta il concentratore in una stanza adiacente con la linea dell’ossigeno che passa attraverso il muro.
Servono due concentratori per una camera a due posti?
Se entrambi gli occupanti sono su maschere o BIBS, sì — prevedi due sorgenti, oppure una sorgente da 10 L/min che alimenta un ripartitore omologato per questo. Una sorgente da 5 L/min non può alimentare due occupanti senza lasciare qualcuno a secco.
Serve un analizzatore di ossigeno nella camera?
Se arricchisci il guscio, sì. Il tetto del 23,5% ha senso solo se stai misurando. Se eroghi tramite maschera o BIBS e il guscio è pressurizzato ad aria, l’ossigeno dentro il guscio resterà vicino a quello ambiente e l’analizzatore è buona pratica ma non strettamente per la sicurezza antincendio.
Il punto essenziale, un’ultima volta
L’etichetta su un concentratore di ossigeno è un numero da laboratorio misurato contro l’aria aperta. La tua camera iperbarica non è aria aperta. La macchina giusta è quella che eroga la portata che ti serve alla pressione di esercizio della tua camera, lungo i tuoi tubi reali, attraverso la tua maschera reale, a una purezza che tiene per tutta la sessione.
Misura portata erogata e purezza una volta installata la camera. Scegli più grande per il ciclo di lavoro, non per il picco. Segui il programma di manutenzione del produttore. E se stai decidendo tra 5 e 10 solo sulle schede tecniche, stai decidendo sul numero sbagliato — perché la portata conta, ma solo quando le condizioni che la circondano sono dichiarate.
Riferimenti
- [1] Drive DeVilbiss Healthcare — Concentratore compatto da 5 litri (525DS), pagina prodotto OEM. Portata di erogazione 0,5 – 5 LPM, pressione di uscita 8,5 psig, percentuale di ossigeno 1–5 LPM 87% – 96%. https://www.drivemedical.com/us/en/description/devilbiss-5-liter-oxygen-concentrator/p/3061-1
- [2] Drive DeVilbiss Healthcare — Concentratore di ossigeno 10L (1025DS), pagina prodotto OEM. Portata di erogazione 2 – 10 LPM, pressione di uscita 20,0 ± 1,0 psi, percentuale di ossigeno 2–10 LPM 87% – 96%. https://www.drivemedical.com/us/en/p/1025DS
- [3] National Fire Protection Association — NFPA 53, Prassi raccomandata su materiali, attrezzature e sistemi utilizzati in atmosfere arricchite di ossigeno (materiali della commissione, edizione 2025). Definisce un’atmosfera arricchita di ossigeno a concentrazioni superiori al 23,5% in volume, e la relazione di rischio d’incendio corretta per la pressione relativa alle camere iperbariche. https://docinfofiles.nfpa.org/files/AboutTheCodes/53/53_SDR_F2025.pdf
