Facciamo le camere iperbariche. E c’è una cosa che diciamo a ogni cliente che ci chiama per una pressurizzazione lenta: la tua camera avrà una perdita. Non «se», ma «quando». Le guarnizioni si usurano, le sedi delle valvole si erodono, le finestre in acrilico sviluppano microfratture. Il punto non è se succederà, ma se la beccherai prima che ti bruci tempo di sessione, ossigeno e capacità di trattamento.
Non è per venderti qualcosa. Ecco quanto costa davvero una perdita che si sta formando, dove si forma e come trovarla con strumenti che probabilmente hai già.
Quanto costa una perdita (i conti che nessuno vuole fare)
Una camera che fa 6 sessioni al giorno a 1,5 ATA, 60 minuti ciascuna. Una guarnizione dello sportello inizia a cedere. La pressurizzazione si allunga di 8 minuti per sessione. Sono 48 minuti persi al giorno—quasi una sessione intera. Su un mese: 24 ore di capacità perse. Se fai pagare 150 $ a sessione, quella perdita ti è costata 3.600 $ di sessioni mancate, più l'ossigeno bruciato per tenere la pressione.
Il compressore non sa di stare lottando contro una perdita. Semplicemente gira più a lungo. E nemmeno il tuo contatore elettrico se ne accorge.
E i clienti se ne accorgono. Quando una sessione da 60 minuti diventa da 75, iniziano a chiedersi se funziona. Non è più un problema meccanico: è un problema di fiducia.
Dove si formano le perdite
Guarnizioni e tenute dello sportello
Le guarnizioni dello sportello si prendono la colpa di tutto perché di solito sono davvero colpevoli. Gli elastomeri si degradano negli ambienti ricchi di ossigeno. L’esposizione ai raggi UV che entra dalla finestra accelera il processo. La contaminazione da prodotti a base di petrolio (che non dovrebbero entrare in camera, ma spesso lo fanno) indurisce il materiale. Una guarnizione che 18 mesi fa si comprimeva alla perfezione ora lascia un gioco di 0,5 mm.
Gli intervalli di sostituzione variano in base all'intensità d'uso e alla purezza dell'ossigeno, ma ignorarli costa più della guarnizione da 120–180 $.
Steli delle valvole e raccordi
La sede in ottone di una valvola di aspirazione si usura per le particelle presenti nell’aria compressa. L’O-ring dentro un raccordo a sgancio rapido si secca. Si creano così perdite da 2–5 psi/min: troppo piccole per sentirle, abbastanza grandi perché la tua pressurizzazione da 12 minuti diventi da 18.

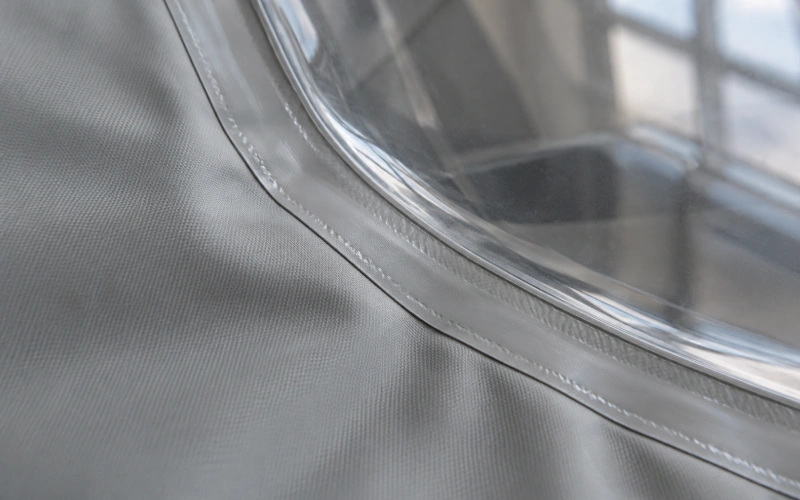

Tessuto termosaldato e finestre
Sulle camere morbide, le finestre in acrilico installate sotto tensione sviluppano crepe da stress negli anni. Le cuciture del tessuto si aprono di qualche millimetro lungo un tratto di sei pollici (15 cm). Non lo vedi a occhio. Lo vedi nel tempo di pressurizzazione di riferimento che sale mese dopo mese.
Valvole di sicurezza (PRV)
Quando una PRV perde, è un problema serio. Se la camera non tiene la pressione nemmeno con il compressore che gira di continuo, probabilmente la PRV vibra o è bloccata mezza aperta.
Le cose a cui nessuno pensa
I passaggi—ovunque un cavo, un tubo o un sensore attraversa la parete della camera. Il sigillante si degrada.
Punti di flessione del telaio sulle camere morbide. Superfici irregolari o spostamenti frequenti creano sollecitazioni localizzate e alla fine la cucitura cede.
Come trovarle (salta il cercatore di elio da 15.000 $)
Troverai guide che consigliano rilevatori di perdite a elio, sonde a ultrasuoni o prove di emissione acustica. Per una camera morbida a 1,3–1,5 ATA è una complicazione presa in prestito dai sottomarini e dall’aerospazio. Non ti serve.
1. Prova di tenuta in pressione
Chiudi la camera vuota, porta la pressione a quella di esercizio (1,5 ATA = ~7 psig), spegni il compressore, chiudi la valvola di isolamento e osserva il manometro per 10–15 minuti.
Soglie pratiche:
- ≤0,1 psi/min = tenuta, nessun intervento necessario
- 0,1–0,3 psi/min = perdita in formazione, controlla entro 30 giorni
- >0,3 psi/min = perdita attiva, ripara prima della prossima sessione
Se non l’hai ancora fatta, falla adesso e annota il numero. Quella è la tua linea di riferimento. Ripetila ogni mese. Quando il calo supera 0,15 psi/min, hai 2–4 settimane prima che diventi un problema.

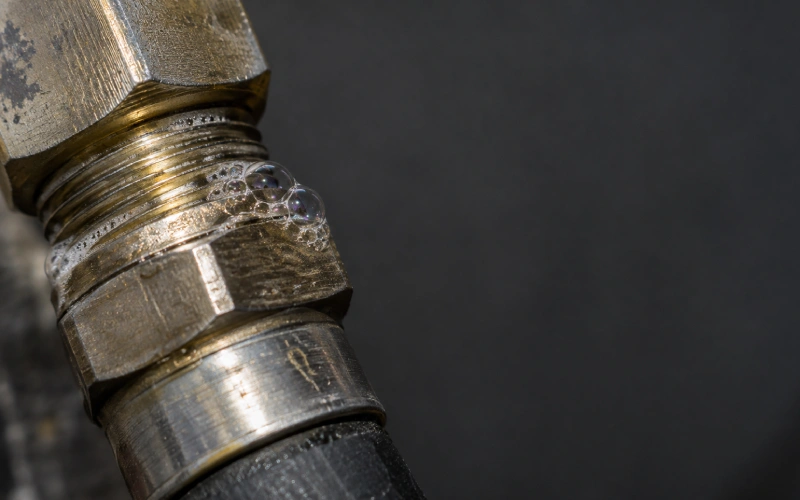

2. Soluzione saponata
Mescola 1 parte di detersivo per piatti con 3 parti d'acqua. Porta la pressione a quella di esercizio. Spruzza su ogni guarnizione, valvola, raccordo e cucitura. Bolle = perdita.
Nota di sicurezza: secondo gli standard di prova dei dispositivi medici, le soluzioni diluite sono accettabili per le attrezzature a contatto con l'ossigeno, ma vanno asciugate subito dopo la prova. Non usare rilevatori di perdite a base di petrolio.
3. Tempo di pressurizzazione di riferimento
Cronometra quanto ci vuole per arrivare alla pressione di esercizio partendo da quella ambiente. Fallo ogni mese. Annotalo.
Quando quel numero passa da 12 minuti a 15, poi a 18, hai una perdita da qualche parte. Il tempo di funzionamento del compressore non mente.
Perché NON usare elio, ultrasuoni o emissione acustica?
Rilevazione di perdite a elio: sensibilità fino a 10⁻¹² mbar·l/s. Ottimo per le camere a vuoto. Eccessivo per una camera iperbarica morbida, dove vai a caccia di un calo di 0,5 psi/min. L’attrezzatura costa 8.000–25.000 $.
Rilevazione a ultrasuoni: funziona per aria compressa a 80–120 psi. La tua camera lavora a 7–22 psi. La firma della perdita è sotto la sensibilità utile.
Emissione acustica: uno studio del 2024 documenta l’AE per la riqualifica delle camere multiplace Class B (rileva la corrosione sotto tensione negli involucri in acciaio). Se gestisci una camera morbida per il benessere, non è il tuo caso.
Matrice decisionale per la diagnosi
| Sintomo | Causa probabile | Come escluderla | Intervento |
|---|---|---|---|
| Pressurizzazione lenta + sibilo udibile vicino allo sportello | Guarnizione dello sportello degradata | Test saponato sullo sportello in pressione | Sostituisci la guarnizione; controlla che non ci sia contaminazione |
| Pressurizzazione lenta + nessuna perdita udibile | Perdita interna a una valvola o a un raccordo | Test saponato sui raccordi; controlla la PRV | Revisiona la valvola; sostituisci gli O-ring |
| Raggiunge la pressione e poi cala lentamente (compressore spento) | Degrado della guarnizione o microcrepa nell'acrilico | Prova di tenuta + test saponato su finestre e cuciture | Sostituisci la guarnizione; ispeziona la finestra con una lente |
| Il compressore gira di continuo senza che la pressione si stabilizzi | PRV bloccata aperta o guasto strutturale grave | Controlla la PRV a mano; cerca strappi nel tessuto | Sostituisci la PRV; se il tessuto è strappato, metti subito fuori servizio |
| Tempo di pressurizzazione in aumento mese dopo mese | Usura della guarnizione o telaio disallineato | Confronta il riferimento con il valore attuale; controlla la planarità del telaio | Sostituzione programmata della guarnizione; riallinea il telaio |
Procedura della prova di tenuta in pressione
- Prepara la camera: svuota da persone, cuscini e oggetti sciolti. Chiudi del tutto lo sportello o la zip.
- Porta alla pressione di esercizio: 1,5 ATA = 7,3 psig; 1,3 ATA = 4,4 psig.
- Isola: spegni il compressore, chiudi la valvola di isolamento. Ora la camera è un sistema chiuso.
- Inizia a cronometrare: annota la pressione esatta. Usa un manometro tarato con precisione di ±0,1 psi.
- Aspetta 10–15 minuti: non aprire lo sportello. Non toccare i comandi.
- Registra la pressione finale: calcola il tasso di calo = (psi iniziali − psi finali) ÷ minuti trascorsi.
- Confronta con la soglia: <0,1 = ok, 0,1–0,3 = da tenere d'occhio, >0,3 = non superato.
Nota sulla taratura: i trasduttori di pressione usati nelle apparecchiature mediche andrebbero verificati una volta l'anno con un riferimento affidabile. Un manometro starato costa più in diagnosi sbagliate di quanto costi la taratura.
Cosa sostituire e quando
Guarnizioni dello sportello (camere morbide): ogni 1.000–1.500 ore di funzionamento. Per 1.500 ore/anno (6 sessioni/giorno × 5 giorni/settimana), significa sostituirle una volta l’anno.
O-ring delle valvole: ogni 2.000 ore o alla prima perdita rilevata, a seconda di cosa arriva prima.
Guarnizioni delle finestre: ogni 2.500 ore o alla comparsa di crepe visibili.
Costo (solo ricambi, OEM):
- Guarnizione dello sportello: 120–180 $
- Kit di revisione valvole: 45–80 $
- Gruppo finestra in acrilico: 850–1.200 $
Fai da te o professionista: la sostituzione della guarnizione dello sportello è semplice: estrai la vecchia dalla sede, pulisci con alcol isopropilico, premi dentro quella nuova. Niente attrezzi speciali. La revisione delle valvole richiede smontaggio e coppie di serraggio. La sostituzione della finestra in acrilico coinvolge fissaggi strutturali e l'integrità del confine in pressione—qui non farlo da solo.
Il capitolo normativo
Cosa dicono davvero le norme
ASME PVHO-2 è la norma in servizio per i recipienti in pressione destinati a occupazione umana. Fornisce una metodologia di prova (tenuta in pressione, verifica dei dispositivi di sicurezza) che vale anche per le camere morbide portatili sotto la soglia formale di classificazione come recipienti in pressione.
Manuale di accreditamento delle strutture iperbariche cliniche UHMS (4ª edizione) include i requisiti del programma di manutenzione: prova di tenuta in pressione, test di funzione della PRV (sollevamento manuale, verifica dello scarico), sostituzione del filtro di aspirazione del compressore, taratura dell'analizzatore di ossigeno, prova di continuità della messa a terra, ispezione dell'integrità delle guarnizioni, documentazione del tempo di pressurizzazione di riferimento.
La lettera della FDA del 2025 agli operatori sanitari sottolinea di seguire gli intervalli di manutenzione e i controlli di sicurezza raccomandati dal produttore per ogni dispositivo.
La guida OSHA sui recipienti in pressione riguarda i sistemi ad aria compressa. Se il sistema del compressore della tua camera include un serbatoio di accumulo dell’aria, serve un’ispezione esterna ogni anno, e ogni recipiente va provato per le perdite prima di rimetterlo in servizio dopo una riparazione.
I prodotti a base di petrolio negli ambienti con ossigeno
I prodotti a base di petrolio sono vietati negli ambienti arricchiti di ossigeno. Non è una regola arbitraria: i materiali che contengono vaselina, olio minerale o paraffina hanno un calore di combustione paragonabile a quello della benzina in condizioni di ossigeno puro. Esistono alternative a base d’acqua o di silicone, sicure per la camera.
Ecco perché per cercare le perdite si usa una soluzione saponata ad acqua, non WD-40 o sigillanti spray.
Domande frequenti
Quanto costa all'anno la manutenzione di una camera iperbarica?
Per una singola camera morbida in uso commerciale (6 sessioni/giorno, 5 giorni/settimana):
- Manutenzione programmata: 600–1.200 $ (ispezione annuale + manutenzione preventiva)
- Sostituzione guarnizione: 300–500 $ (ricambi + manodopera, una guarnizione dello sportello)
- Filtro/olio del compressore: 150–300 $
- Taratura dell'analizzatore di ossigeno: 100–200 $
- Totale: 2.200/anno
Prendi le perdite in anticipo con prove di tenuta mensili e resti in questo range. Ignorale e aggiungi 1.500–3.000 $ tra interventi urgenti e ricavi persi.
Ogni quanto vanno sostituite le guarnizioni dello sportello?
Ogni 1.000–1.500 ore di funzionamento, o prima se la prova di tenuta mostra un calo >0,15 psi/min. Per 1.500 ore/anno, significa sostituzione annuale. Le strutture con uso intenso (2.500+ ore/anno) dovrebbero pianificare ogni 8–10 mesi.
Si può usare acqua saponata in un ambiente con ossigeno?
Sì, con le dovute precauzioni. Usa una soluzione diluita (1:3 sapone:acqua), applicala dall'esterno sulle zone sospette e asciuga subito. I tensioattivi a base d’acqua sono accettabili per le attrezzature a contatto con l’ossigeno, a patto che non tocchino direttamente le linee di alimentazione dell’ossigeno e vengano rimossi dopo la prova. Non spruzzare all’interno della camera né sui componenti che erogano l’ossigeno.
Cos'è la prova di tenuta da 10–15 minuti?
Porta la camera vuota alla pressione di esercizio, spegni il compressore, chiudi la valvola di isolamento, osserva il manometro per 10–15 minuti. Il calo accettabile è <0,1 psi/min per le camere a tenuta. Un calo >0,3 psi/min indica una perdita attiva che richiede una riparazione immediata. Registra il valore ogni mese per stabilire il riferimento.
Quando conviene smettere di cercare e chiamare un professionista?
- La PRV è bloccata aperta o non si richiude
- Hai trovato una crepa nella finestra o uno strappo strutturale nel tessuto
- La camera non arriva al 50% della pressione nominale con il compressore acceso
- Ci sono di mezzo componenti elettrici o cablaggi dei sensori
- Hai sostituito la guarnizione dello sportello e la perdita resta (probabilmente è interna)
Non provare a revisionare le valvole senza le coppie di serraggio, né a sostituire la finestra senza il sigillante giusto: entrambe le cose possono creare problemi peggiori.
Una perdita può rendere inutile una sessione anche se alla fine la pressione si raggiunge?
Sì. Se la pressurizzazione richiede 25 minuti invece di 12, il cliente passa oltre 20 minuti a una pressione più bassa del previsto. In quella che doveva essere una sessione da 60 minuti, riceve magari solo 40–45 minuti di pressione piena. Il manometro può segnare 1,5 ATA, ma se ci si è messo troppo ad arrivarci, il tempo utile a pressione piena si riduce.
Ecco perché il tempo di pressurizzazione di riferimento è un dato diagnostico chiave.
In conclusione: puoi andare avanti per mesi con una piccola perdita. La camera si pressurizza. Il manometro segna bene una volta arrivati a pressione. Ma ogni sessione dura un po’ di più, consuma un po’ più di ossigeno, sforza un po’ di più il compressore. Tra sei mesi i costi di gestione sono saliti del 18% e i clienti chiedono perché le sessioni sembrano più lunghe.
Oppure questa settimana ci passi 15 minuti, con un manometro e uno spruzzino.
